Комплект для монтажа труб ИЗОПРОФЛЕКС ИЗОПЭКС
Комплект предназначен для использования при работах по соединению труб, изготовленных из сшитого полиэтилена, методом холодной запрессовки.
Комплект может быть использован для труб ИЗОПРОФЛЕКС, ИЗОПЭКС, Рехау (Rehau), Изола, Полифлекс (Polyflex), Касафлекс.
Комплект предназначен для монтажа труб следующих размеров:
|
Диаметр трубы наружный, мм |
25 |
32 |
40 |
50 |
63 |
75 |
90 |
110 |
140 |
160 |
|
Толщина стенки трубы, мм |
2,3 |
2,9 |
3,7 |
4,6 |
5,8 |
6,8 |
8,2 |
10 (8) |
13,8 |
14,7 |

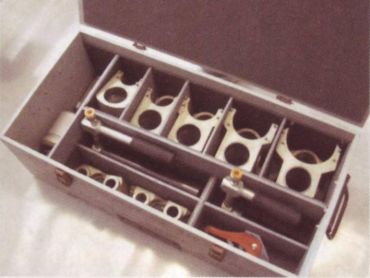

В состав комплекта входят:
труборезы для ровной обрезки торца трубы перед соединением;
цанговые расширители для временного увеличения диаметра конца трубы перед введением в него элемента арматуры;
специальные приспособления, называемые упорами, для напрессовки надвижной гильзы на трубу;

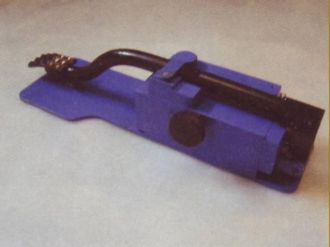

гидравлические устройства, приводящие в движение всю механическую часть инструмента (гидроцилиндры, на которых при работе монтируются и расширители, и упоры; ручной или ножной насос; рукав высокого давления; устройство контроля давления).
Приспособления, имеющиеся в составе комплекта 25-110, обеспечивают холодную запрессовку установленных в трубу соединительных элементов. Надежное соединение труб осуществляется в течение нескольких минут и практически не требует энергозатрат.
ООО НПП «Гидравлика» также поставляет весь размерный ряд арматуры, соответствующий ряду гидравлического инструмента и оснастки. Например, непосредственно для соединения труб предлагаются комплекты соединительных элементов (арматурных деталей и узлов) таких, как пресс-фитинг + гильза; пресс-муфта + две гильзы; пресс-тройник + три гильзы.
Фитинги под сварку изготавливаются из сталей, наиболее подходящих по техническим характеристикам для этого вида изделий 10Г2С, 09Г2С. Муфты и тройники – из стального сплава 12Х18Н10Т. Подвижны е гильзы, входящие в состав комплекта пресс-фитинга, изготавливаются из латуни или из сплава 12Х18Н10Т, гильзы, входящие в комплекты пресс-муфты и пресс-тройника – из сплава 12Х18Н10Т.
Муфты и фитинги могут быть как равнопроходными, т.е. иметь одинаковые по размеру фитинги, так и редукционными, т.е. иметь фитинги различные по диаметру.
